# 网络层概述

MAC 地址不能跨网段，IP 地址可以跨网段

第三层只能避免拥塞，但是要到第四层（运输层）才能完成流量控制 **（第三层不能完成流量控制）**

第三层的基本传输单位是 Packet 报文

# 第三层职责

1. 划分广播域

2. 分层寻址

3. 细分网络并控制流量（？

4. 减少交通拥堵

5. 与其他网络交谈

6. 跨介质的逻辑理解和接通

7. 只负责连通和传达，不保证数据可靠性

# 设备

# 路由器

1. 互连网段或网络（不同网段的分割）

2. 根据 IP 地址做出合理的决定

3. 根据路由表确定最佳路径

4. 将数据包从入站端口切换到出站端口

5. 当源网段与目标网段不同时路由器会进行转发，反之则不会

# IP 地址和子网划分

# IPv4 报文主要结构

# 首部部分

上面蓝框部分的整体是首部部分

# 首部长度

占 4 bit，可表示的最大数值是 15 个单位（一个单位为 4 字节） 因此 IP 的首部长度的最大值是 60 字节。

1. 因为首部长度是不确定的，所以我们需要进行标识。（用来方便读取）

2. 首部长度的 32bit 为一行，也就是 4 个字节为一个单位

3. 所以 IP 报文首部字段长度最大为 15 行

# 总长度

占 16 bit，指首部和数据之和的长度，单位为字节，因此数据报的最大长度为 65535 字节（由于放到帧里面，所以大多数不比 1500 字节长）

好像不会考 IPv4 报文结构，后面略

# 网络层地址

IPv4 地址为 32 位长，它们以点分十进制格式表示为四个八位字节

两个组成部分：

1. 网络 ID Network：标识网段

2. 主机 ID Host：设别该网段上的特定设备

# IP 地址

# 分类

主要通过第一个字节进行划分

1. 0-127（0xxxxxxx）A 类地址

2. 128-191（10xxxxxx）B 类地址

3. 192-223（110xxxxx）C 类地址

4. 224-239（1110xxxx）D 类地址：多播（multicast）：视频点播的原理也是组播（多播）

5. 240-255（1111xxxx）E 类地址：研究（Research）

6. host 不能全取 0，也不能全取 1。全取 0 时用来标识网段地址；全取 1 时用来标识网段的广播地址

# 主机的数量

每个类别的最大主机数量各不相同。（不包含网络号）

1. A 类拥有 16,777,214 个可用主机（224 - 2）

2. B 类具有 65,534 个可用主机（216 - 2）

3. C 类具有 254 个可用主机（28 -2）

减 2 是因为去掉网络地址和广播地址

# 保留（Reserved）地址

1. 网络地址：在地址的主机部分中以二进制 0 结尾的 IP 地址

   2. A 类网络地址示例：113.0.0.0

   3. 网络上的主机只有具有相同网络 ID 的其他主机才能直接通信。（用来确定是不是在一个网段里面）

2. 广播地址：用于将数据发送到网络上的所有设备。（一般是一个网段之间的）

   5. 广播 IP 地址在地址的主机部分中以二进制 1 结尾。

   6. B 类地址的广播地址的示例：176.10.255.255（decimal 255 = binary 11111111）

3. 私有地址（Private IP Address）是用于局域网内部的地址，不能在公网上直接路由。私有地址的范围如下：即 10, 192.168, 172.16~172.31

   • 10.0.0.0 到 10.255.255.255（10.0.0.0/8）

   • 172.16.0.0 到 172.31.255.255（172.16.0.0/12）

   • 192.168.0.0 到 192.168.255.255（192.168.0.0/16）

# 子网划分

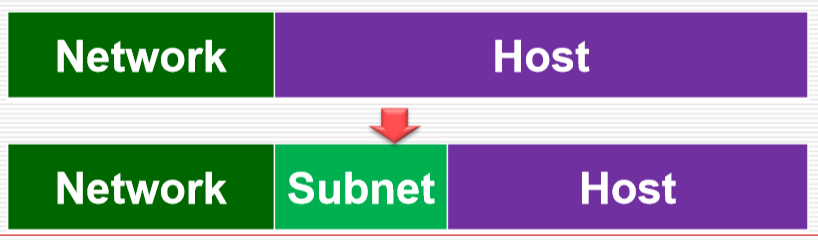

从 Host 中借位进行子网划分

# 基本概念

子网减小了广播域，提供寻址灵活性

第五版书和 6f 已经不知道用了多少年的 ppt：子网最少借用位数为 2，因为全 0 和全 1 不可用。当然现在用 CIDR 无所谓这个了。

可以借用的最大位数可以是保留至少 2 位主机号的任何数字（给 Host 至少保留 2 位，因为 1 位的话，要么一个是 NET 无法使用，要么一个是广播地址）

# 子网划分的副产品：地址浪费

我们必须在所需的子网数，每个子网可接受的主机以及地址的浪费之间取得平衡（strike a balance）。

1. hostID 里面的全 0 和全 1 不能使用

2. subnet 不可以使用全 0 和全 1

3. 借用 4 位是最高效率的，提升了划分灵活性，影响了效率

# 子网掩码

把网络位全赋值为 1，host 位全部赋值为 0，这样我们就明白哪些位上面是 net，哪些位上面是 host

# 计算子网

首先确定：全 0 / 全 1 的子网和主机都不可用。

如果你要划分 13 个子网，13+2=15，你需要借 4 位。

借用后看主机个数是否满足要求。如果不满足要求可能还要划分多个子网给它

子网的网络地址：将借用位改成对应的子网编号，后面主机位全 0.

举例：将 C 类地址 192.168.1.0 划分出两个子网。

借用 2 位，分别为 01/10

00000000 → 01000000

00000000 → 10000000

所以两个子网地址为 192.168.1.64 1992.168.1.128

# 第三层设备

# 路由器发送过程

从 A 网段发送到 B 网段，帧和报文发送到路由器，路由器理解报文后检查路由表，找到目的地对应端口，进行转发，形成了新的帧，其 mac 地址变成了 B 网段目标机器的 mac 地址。

# 路由器端口示例

路由器端口记录了网段的 IP 地址（和连接的地方是相同的）

1. 接口是路由器连接到网络的附件，在 IP 路由中也可以称为端口。

2. 这个 IP 地址往往被作为这个网络的网关

3. 每个接口必须具有一个单独的唯一网络地址。

   4. 比如上图中 S1 和 S2 不能是相同的 IP 地址

   5. 路由器的连接的网段一定要是不同的

# IP 地址分配

• 静态地址分配

• 动态地址分配

# ARP 协议

Address Resolution Protocol 地址解析协议

ARP 使计算机能够查找与 IP 地址关联的计算机的 MAC 地址。

将目的方 IP 地址 -> 目的方 MAC 地址

# ARP 的操作

# ARP Request

源设备使用广播的方式发送一个 ARP 请求

1. 向目的方请求 MAC 地址，即 ARP 请求

2. 命令如图：就是找谁是这个主机，你的 MAC 地址是啥

3. 将 MAC 地址设置为全 1，作为广播发送

# ARP Checking

接收到广播请求后：

1. 若不是自己的 ip 地址，解析结束，但会记录下发送方的 MAC 地址

2. 若是自己的 ip 地址，则进行 ARP Reply，同时也会记下发送方的 MAC 地址

# ARP Reply

单播，给发送方返回自己的 MAC 地址

# ARP Caching

发送方将对应条目写入 ARP Table 中

然后再次形成一个数据帧发送出去即可

ARP 请求是本网段形成的，是一个广播就可以。如果目的主机不在本网段中，那么不能跨网段进行广播

# 网络交流

如何与不在同一物理网段上的设备通信？

1. Default gateway 默认网关

2. Proxy ARP 代理 ARP

# 默认网关

默认网关是路由器上连接到源主机所在网段的接口的 IP 地址。

为了使设备将数据发送到另一个网段上的设备的地址，源设备将数据发送到默认网关。

发送报文到另一个网段，需要路由器把对应端口的网关的 MAC 告诉你，然后通过网关进行转发

# 代理 ARP

如果源主机未配置默认网关，发送 ARP 请求，然后路由器给你一个 ARP 的 reply，告诉你 MAC 地址（一般为路由器端口本网段的 IP 地址）

# 网络层服务

IP 是无连接系统。 IP 就是提供无连接的网络服务 Connetionless network

使用报文交换（Packet Switched）

1. 将原始数据分为很多的子报文（单位），每个子报文（单位）自己选择路径进行发送。

2. 大部分的 Connetionless network 都是基于 packet switched 进行实现，控制网络拥塞。

3. 出现问题时候，我们只需要重传对应部分的报文就可以（不用重传全部数据）

# 网络协议操作

# 路由协议的分类

1. 静态路由：网络管理员在路由器中手动输入路由信息。

2. 动态路由

   3. 路由器可以在运行过程中互相学习信息。

   4. 使用路由协议更新路由信息。

   5. RIP, IGRP, EIGRP, OSPF …

   6. 人工维护的代价比较大

# 静态路由和动态路由的区别

1. 静态路由

   2. 用于隐藏部分网络。安全（不必进行路由表的交换）

   3. 测试网络中的特定链接。

   4. 用于仅在到达目标网络的路径时维护路由表。

2. 动态路由

   6. 维护路由表。

   7. 以路由更新的形式及时分发信息。

   8. 依靠路由协议共享知识。

   9. 路由器可以调整以适应不断变化的网络状况。

   10. 打开后会启动进程，按照不同的协议，和网上的不同设备学习信息，然后根据算法生成路由表

# 动态路由协议的分类

内部网关协议和外部网关协议

• 内部网关协议 IGP（Interior Gateway Protocols，RIP，IGRP，EIGRP，OSPF）

• 外部网关协议 EGP（Exterior Gateway Protocols，EGP，BGP）

# 内部网关协议的分类：DVP and LSP

• 距离矢量协议 DVP（Distance-Vector Protocols，RIP, IGRP）

  • 从邻居的角度查看网络拓扑

  • 经常定期（periodic）更新

• 链路状态协议 LSP（Link State Protocols, OSPF）

  • 获取整个网络拓扑的通用视图

  • 事件触发的更新。如果没有事件发生那么就不会更新

# 距离矢量协议（DVP）

# RIP（Routing Information Protocol）路由信息协议

1. 基于距离矢量的内部网关协议。

2. 唯一的指标是跳数。

3. 最大跳数为 15。（评判依据简单，是一个短板）

4. 每 30 秒更新一次（广播），可以修改。

5. 并非总是选择最快的路径（而是走跳数最短的路径）。

# 链路状态协议（LSP）

# OSPF（Open Shortest Path First）最短路径优先协议

1. 指标由带宽，速度，流量，可靠性和安全性组成，本科阶段只考虑带宽的。

2. 事件触发时更新。

# IGRP（Interior Gateway Routing Protocol） and EIGRP（Enhanced IGRP）

略

# 可变长度子网掩码 VLSM

可变长度子网掩码（Variable Length Subnet Mask，VLSM）

1. VLSM 只是一项功能，它允许单个自治系统的网络具有不同的子网掩码。

2. 有效的解决网络号浪费的问题

3. 使用 VLSM，网络管理员可以在主机少的网络上使用长掩码，而在主机多的子网上使用短掩码。（提供了很高的灵活性）

子网全 0 可以使用。全 1 不行

# 支持 VLSM 的路由协议

1. 开放式最短路径优先（OSPF）

2. Integrated Intermediate System to Intermediate System（Integrated IS-IS） 集成中间系统到中间系统（集成 IS-IS）

3. 增强型内部网关路由协议（EIGRP）

4. RIP v2

5. 静态路由

# VLSM 的表示法

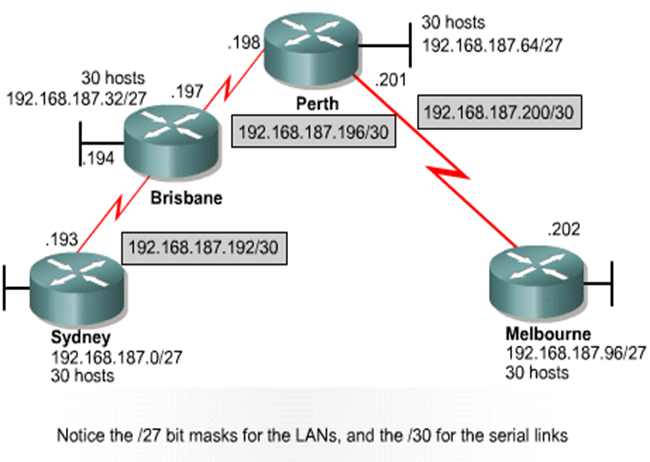

1. 斜杠的含义是指前面多少位保留给网络位

2. 此时也就是 / 30 就可以满足路由器之间的网络连通所需（减少浪费），剩下的网络地址可以在以后网络进行扩展

# VLSM 的例子

# 例子总结

1. 重要的是要记住，只有未使用的子网才能进一步划分子网。

2. 如果使用了子网中的任何地址，则该子网不能再进行子网划分。

3. 一般是从主机多到主机少（路由间网络）进行划分

# 划分背景

1. 已分配 192.168.10.0/24 的 C 类地址。

   2. 珀斯需要 60 个主机

   3. KL 需要 28 个主机

   4. 悉尼和新加坡分别需要 12 位主机。

   5. 珀斯，悉尼和新加坡与吉隆坡建立 WAN 连接。（各需要 2 个网络号 / 主机）

2. 先划分成大的子网，然后进一步进行划分，然后在慢慢进行细化

3. 为了计算 VLSM 子网，各个主机首先从地址范围分配最大的需求。需求级别应从最大到最小列出。

• 划分过程

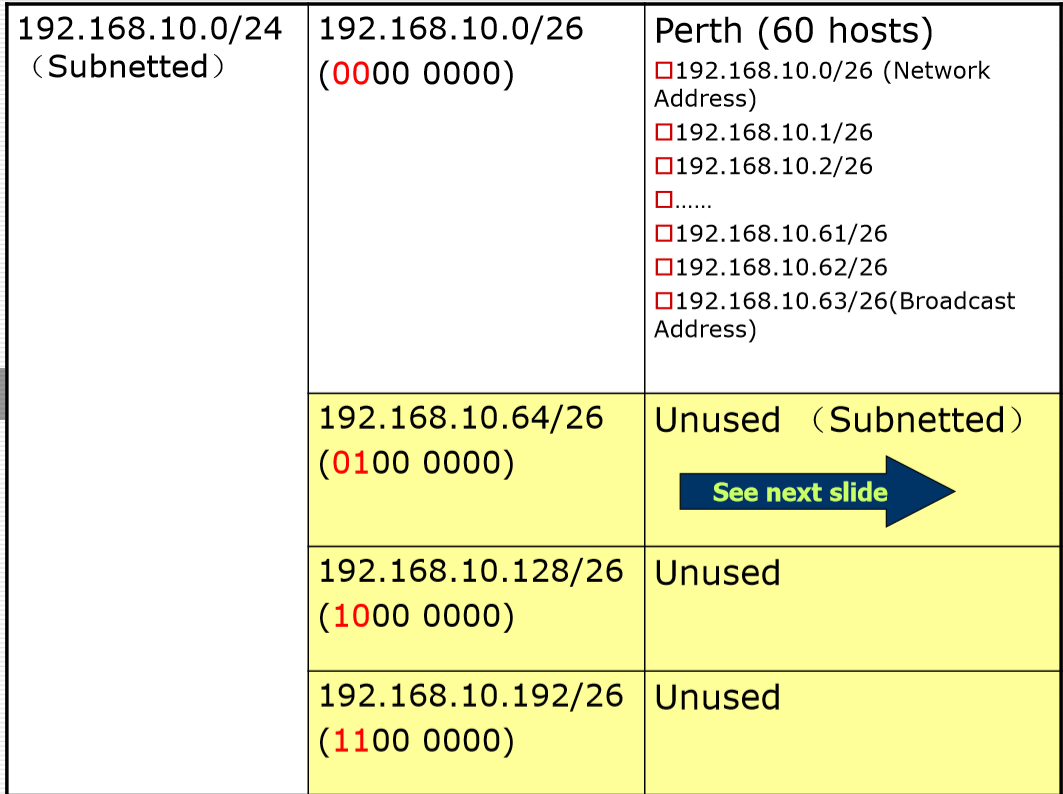

  # 第一步：满足珀斯的主机需求

  1. 在此示例中，珀斯需要 60 个主机号。

  2. 使用 6 位，因为 26 - 2 = 62 个可用主机地址。因此，将从第四个八位位组开始使用 2 位来表示 / 26 的扩展网络前缀，其余 6 位将用于主机地址。

  3. 在地址 192.168.10.0/24 上应用 VLSM 可得到：

     4. 192.168.10.00 hh hhhh /26

     5. 255.255.255.192（1100 0000）

  1. 第一个给 Perth 使用，剩下的用作保留未使用的

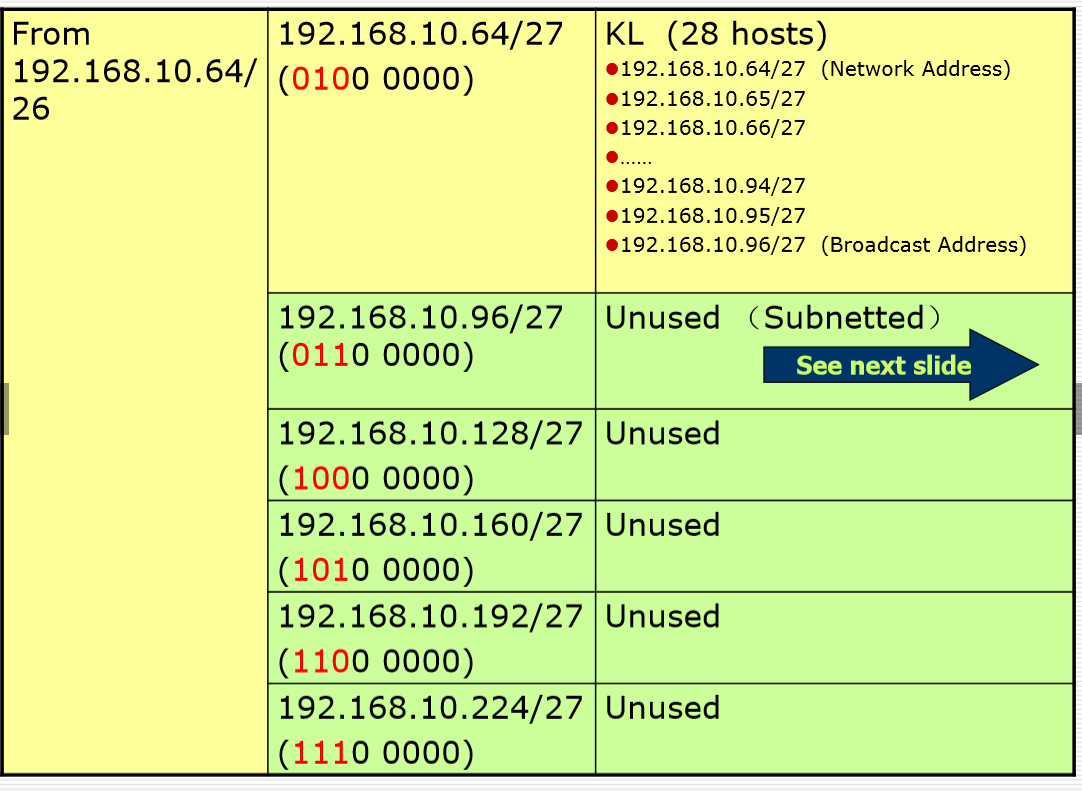

  # 第二步：为吉隆坡划分子网

  1. 吉隆坡需要 28 台主机号。192.168.10.63/26 之后的下一个可用地址是 192.168.10.64/26。

  2. 由于需要 28 个主机，因此主机地址需要 5 位，即 32-2 = 30 个可用主机地址。

  3. 因此，将需要 5 位来表示主机，而将使用 3 位来表示扩展网络前缀 / 27

  4. 在地址 192.168.10.64/26 上应用 VLSM 可得到：

     5. 192.168.10.010 hhhhh /27

     6. 255.255.255.224（1110 0000）

     7. 三个子网再借用一位

  # 第三步：为悉尼和新加坡进行分配地址

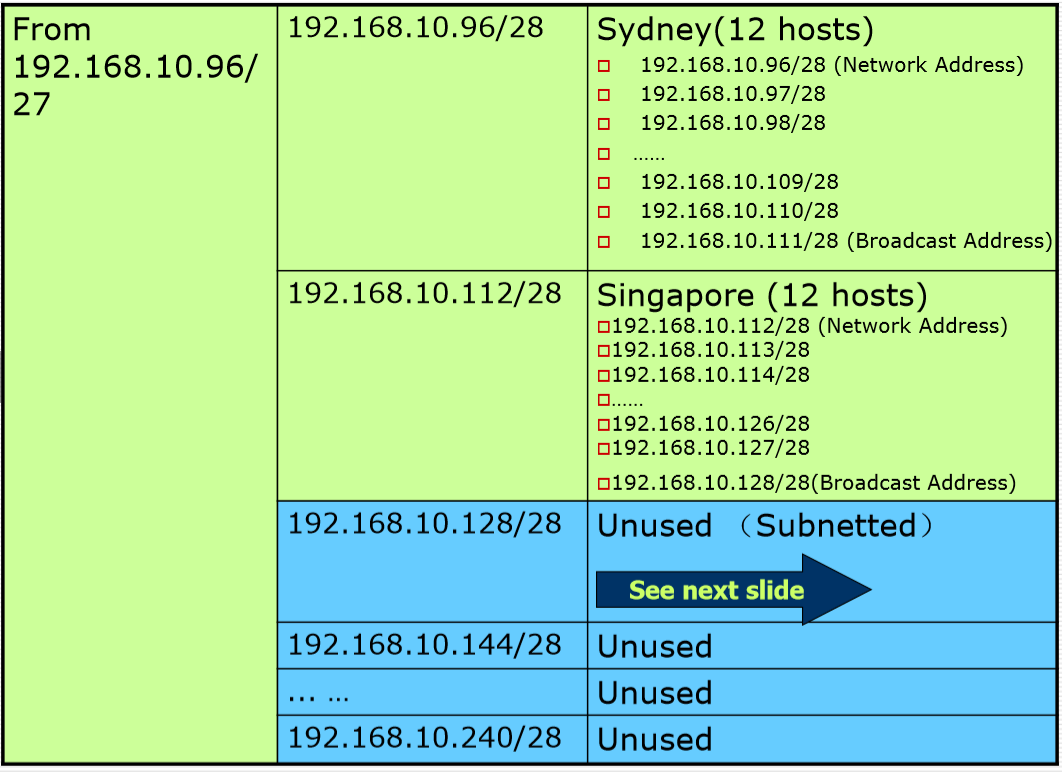

  1. 现在，悉尼和新加坡分别需要 12 位主机号。 下一个可用地址从 192.168.10.96/27 开始。

  2. 由于需要 12 个主机，因此主机地址需要 4 位，即 24 = 16、16 - 2 = 14 个可用地址。

  3. 因此，需要 4 位来表示主机，对于 / 28 的扩展网络前缀需要 4 位。

  4. 在地址 192.168.10.96/27 上应用 VLSM 可得到：

     5. 192.168.10.0110 hhhh /28

     6. 255.255.255.240（1111 0000）

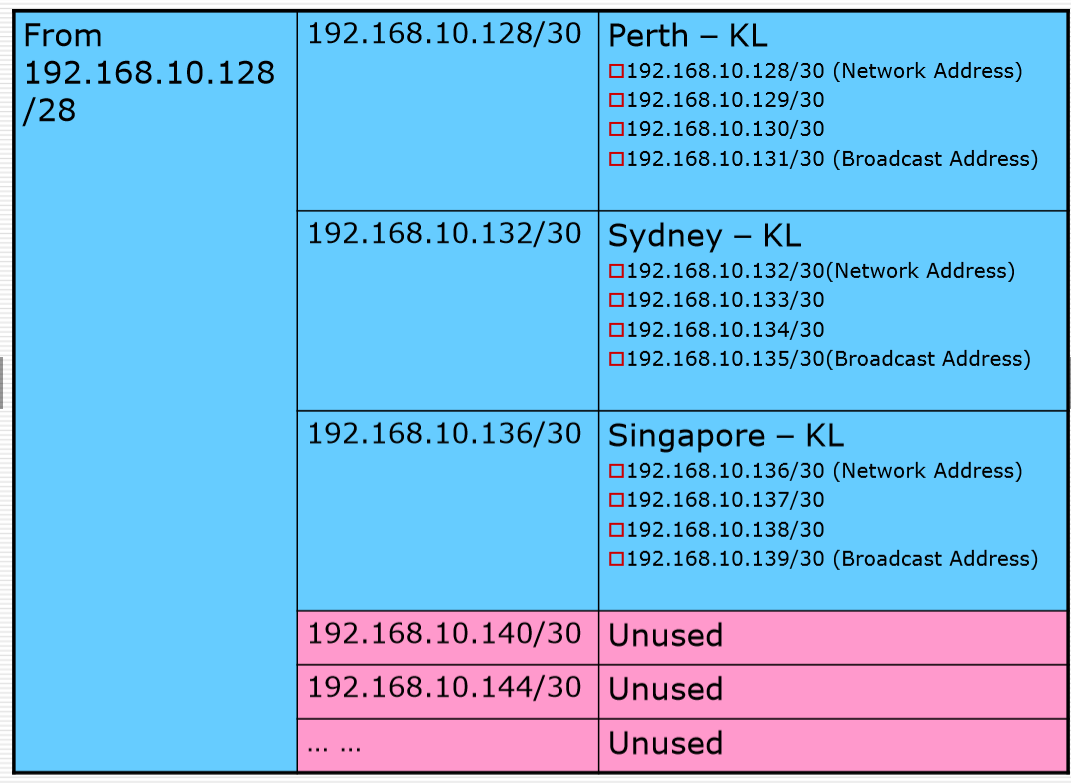

  # 第四步：为之间的路由地址进行划分

  1. 现在为 WAN 连接分配地址。请记住，每个 WAN 连接都需要两个 IP 地址。下一个可用的子网是 192.168.10.128/28。

  2. 由于每个 WAN 链路需要 2 个网络地址，因此主机地址需要 2 位，即 22 -2 = 2 个可用地址。

  3. 因此，需要 2 位来表示链接，并需要 6 位来表示扩展网络前缀 / 30。

  4. 在 192.168.10.128/28 上应用 VLSM 可得到：

     5. 192.168.10.011000 hh /30

     6. 255.255.255.252（1111 1100）

  1. 通过上述方法，从主机需求量大的部分入手，到主机需求量小的部分是很好的方法。

# 路由聚集（Route Aggregation）

无类域间路由（CIDR，Classless InterDomain Routing）

1. 使用无类域间路由（CIDR，Classless InterDomain Routing）和 VLSM 不仅可以防止地址浪费，而且还可以促进路由聚合或汇总。

2. 多个路由条目汇聚成小的路由条目

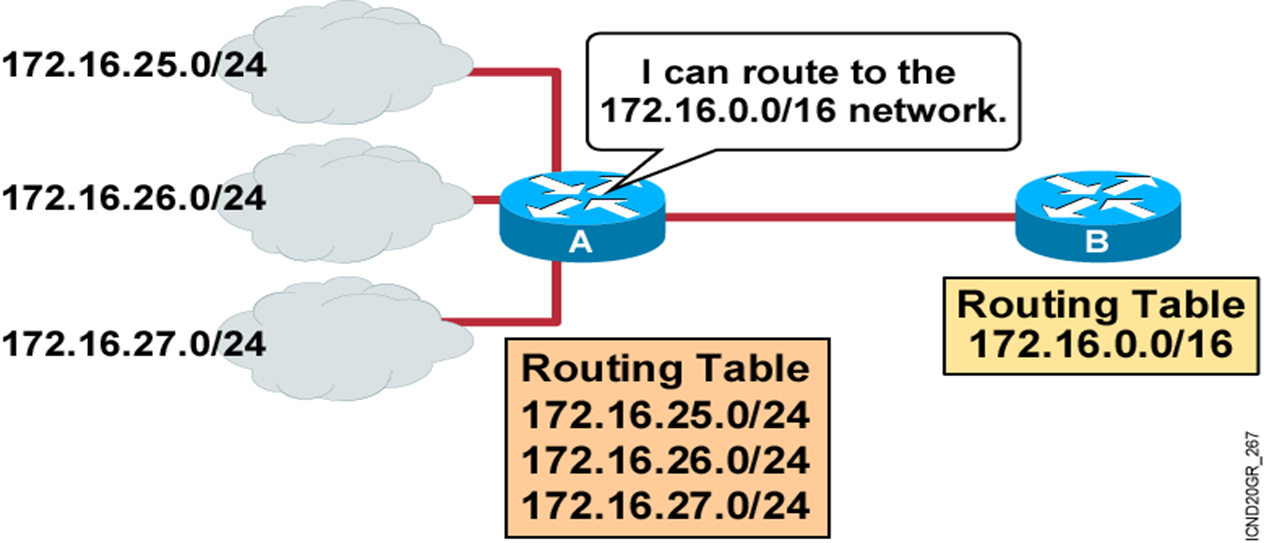

3. 比如如下图就是讲 3 个 / 24 的子网合并成一个 / 16 的网络高速远端

# 如何进行路由聚集

如何进行计算：将尽可能多的位进行聚集，将之后的不通过的位置，作为 Host 位，就得到了上图的结果

就是把前面相同的部分合并作为网络号，后面是主机号。

1. 全 0 子网会在题目中说是否可用

2. 全 1 子网尽量不要使用

# 因特网控制报文协议 ICMP

ICMP（Internet Control Message Protocol）因特网控制报文协议

1. ICMP（Internet Control Message Protocol）：为了提高 IP 数据报交付成功的机会（消息管理和协商）

2. ICMP 允许主机或路由器报告差错情况和提供有关异常情况的报告

3. ICMP 只是 IP 层的协议

4. ICMP 报文作为 IP 层数据报的数据，加上数据报的首部，组成 IP 数据报发送出去

5. 一般路由器在丢弃报文的时候（处理之前已经提到的情况），都会返回一个 ICMP 差错报文。

两种 ICMP 报文：

1. 查询报文：一般这种情况不是很多

2. 差错报告报文：一般这种类型会多一些

# PING（Packet InterNet Groper）

1. PING 是用 ICMP 的 "Echo request “和” Echo reply" 消息来实现的

2. PING 用来测试两个主机之间的连通性，一般是用来检查局域网的连通性：PING 不通，不仅仅是发送不过去，有可能是应答不回来。

3. PING 使用了 ICMP 回送请求与回送回答报文

4. PING 是应用层直接使用网络层 ICMP 的例子，它没有通过运输层的 TCP 或 UDP

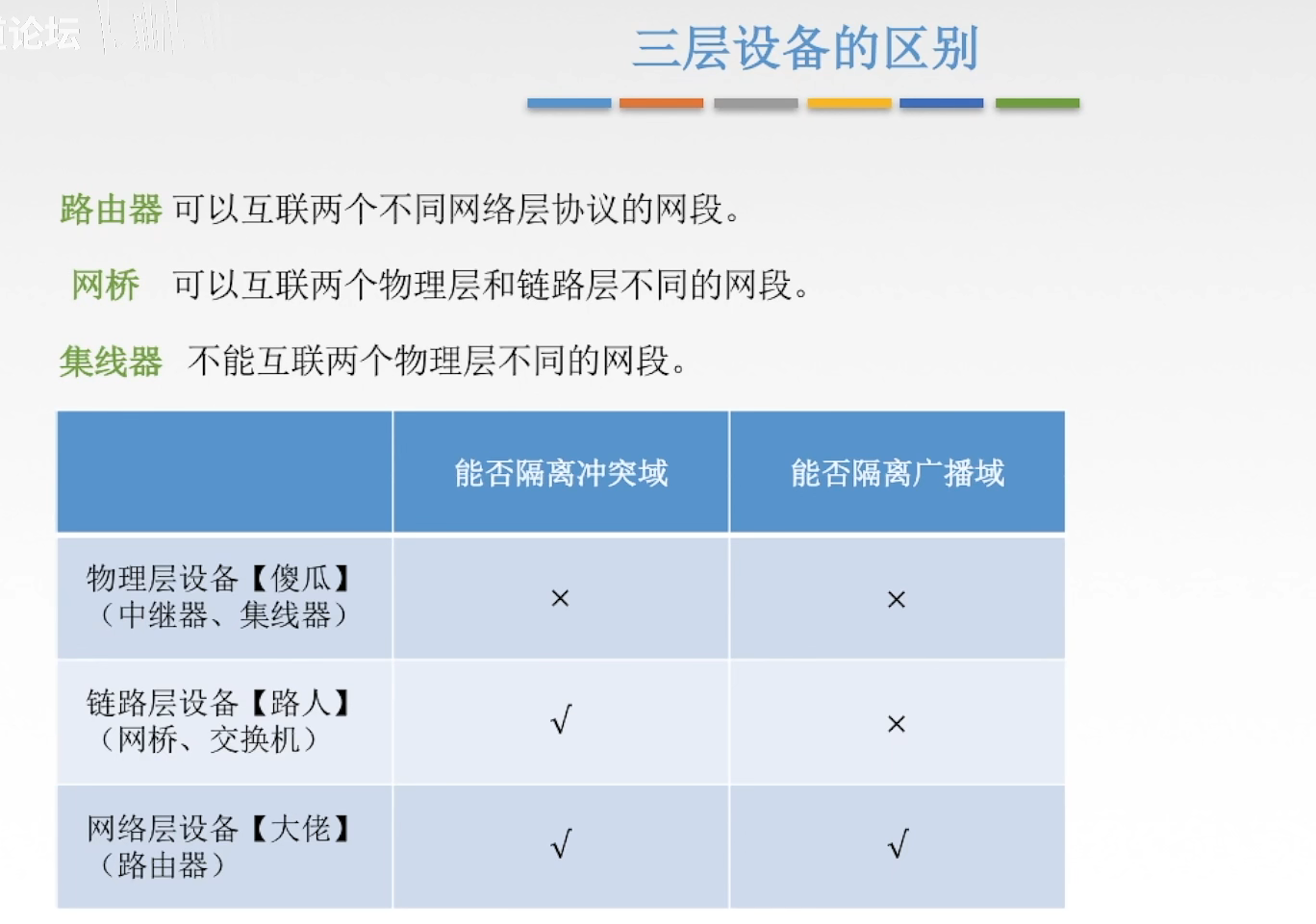

# 附：冲突域和广播域

冲突域（Collision Domain） 和 广播域（Broadcast Domain） 是网络中的两个重要概念，它们分别描述了网络中设备之间如何通过物理或逻辑结构进行通信、发生冲突或广播的范围。

# 1. 冲突域（Collision Domain）

冲突域 是指在同一个网络环境中，多个设备在同一时间发送数据时，可能会发生 数据冲突（Collision）的区域。简单来说，冲突域是指如果两个或多个设备在同一时刻同时发送数据，它们的信号可能会相互干扰，导致数据无法正确接收并需要重新发送。

# 特点：

• 冲突的发生：冲突发生时，数据会丢失，设备必须重新发送。这个问题发生在共享媒介（如集线器或无线网络）中。

• 影响范围：冲突域的范围通常是 共享介质（如集线器、同轴电缆）的连接部分。

• 减少冲突：通过使用 交换机（Switch） 或 路由器（Router），可以减少冲突，因为它们可以在物理层或数据链路层隔离不同的冲突域。

# 示例：

• 在一个使用 集线器（Hub） 的网络中，所有通过集线器连接的设备都在同一个冲突域内。如果两台设备同时发送数据，它们会发生冲突。

• 在一个使用 交换机（Switch） 的网络中，每个端口代表一个独立的冲突域，不同端口之间的数据传输不会发生冲突。

# 冲突域与设备：

• 集线器（Hub）：将所有连接到它的设备置于同一冲突域。

• 网桥 （Bridge）：每个端口形成一个独立的冲突域。

• 交换机（Switch）：每个端口形成一个独立的冲突域。

• 路由器（Router）：不会导致冲突域的形成，它们位于不同的网络之间，隔离了不同的冲突域。

# 2. 广播域（Broadcast Domain）

广播域 是指在一个局域网内，通过 广播（Broadcast）方式发送的数据包可以被所有设备接收到的区域。广播数据包会被网络中所有设备接收，除非该数据包遇到一个 路由器 或 VLAN（虚拟局域网） 等设备将其隔离。

# 特点：

• 广播的范围：广播域的范围通常是由 路由器 或 VLAN 划分的，所有在同一个广播域中的设备都可以接收到广播数据包。

• 广播风暴：如果广播域过大，可能会发生 广播风暴，即大量的广播包占用网络带宽，影响正常的通信。

• 隔离广播域：通过使用 路由器（Router） 或 VLAN（虚拟局域网），可以将一个广播域划分为多个子广播域，减少广播带来的负担。

# 示例：

• 在一个 交换机（Switch） 网络中，如果没有使用 VLAN，所有通过交换机连接的设备都在同一个广播域内。一个设备发送的广播数据包会被同一广播域内的所有设备接收到。

• 如果通过 路由器（Router） 或 VLAN 进行隔离，不同的广播域之间的设备无法接收到彼此的广播。

# 广播域与设备：

• 路由器（Router）：用于将不同的广播域隔离开。广播数据包不能通过路由器转发，因此路由器可以有效地隔离不同的广播域。

• VLAN：通过 VLAN 配置，可以将一个交换机划分为多个逻辑上的广播域。不同的 VLAN 之间的广播包不会相互传递。

# 3. 冲突域与广播域的区别

• 冲突域：指设备之间通过共享介质通信时可能会发生冲突的范围，发生冲突时，数据丢失需要重发。冲突域一般由物理设备（如集线器、交换机端口等）划分。

• 广播域：指广播数据包传播的范围，广播包会被同一广播域内的所有设备接收。广播域通常由路由器、VLAN 等设备划分。

# 4. 如何减少冲突域和广播域的范围

• 减少冲突域：

  • 使用 交换机（Switch）：交换机会将每个端口划分为独立的冲突域，避免多个设备在同一时刻发生冲突。

  • 使用 全双工（Full Duplex）技术：在现代以太网中，大多数网络设备支持全双工通信，这样就可以避免冲突，因为数据可以在两个方向同时传输。

• 减少广播域：

  • 使用 路由器（Router）：路由器会将不同的广播域隔开，使得广播包无法跨越路由器进行传播。

  • 使用 VLAN：VLAN 可以将一个物理交换机划分为多个逻辑广播域，从而有效减少广播的范围。

# 5. 冲突域与广播域的实际应用

• 在大型网络中，合理划分冲突域和广播域有助于提升网络性能和效率。例如，在企业网络中，通常使用 交换机 来减少冲突域，使用 路由器 或 VLAN 来划分广播域，从而有效减少广播风暴和冲突的发生。

总结来说：

• 冲突域 是指设备之间可能发生数据冲突的区域，冲突通常发生在共享媒介中。

• 广播域 是指广播数据包可以传播的区域，广播域通常由路由器或 VLAN 进行隔离。
